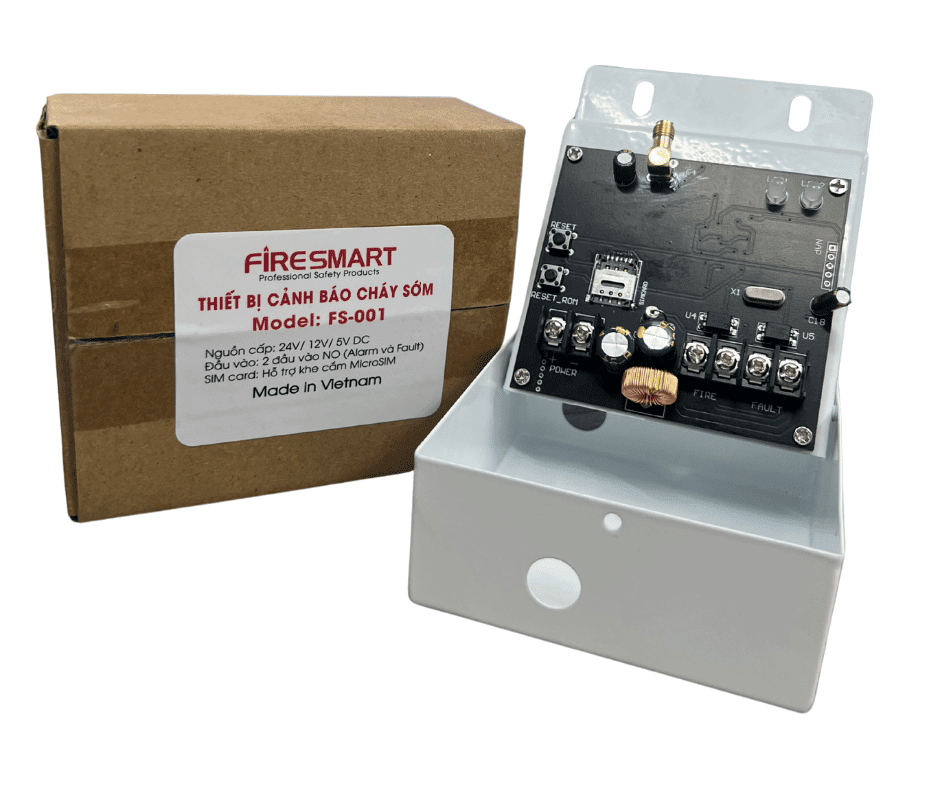

Bộ cảnh báo cháy sớm FS-001 còn thường được gọi là bộ quay số tự động . Đây là thiết bị cảnh báo thông minh, được lắp đặt hỗ trợ cho các tủ trung tâm báo cháy đang hoạt động. Tác dụng của nó là gửi cảnh báo bằng tin nhắn và cuộc gọi thoại tới điện thoại của người dùng khi có báo lỗi hoặc báo cháy trên tủ. Thiết bị sử dụng công nghệ 3G/4G.

• Khi thiết bị hoạt động, tình trạng của nó sẽ được thể hiện bằng các đèn LED
• Sử dụng nguồn điện 24V DC cấp từ tủ trung tâm báo cháy
• Có thể sử dụng nguồn trực tiếp 220V AC
• Nguồn dự phòng: 12VDC / pin 1.2 Ah
• Cài đặt 10 số điện thoại lưu trữ trên bộ nhớ của thiết bị
• Thiết kế hiện đại, mang tính thẩm mỹ cao
• Dễ sử dụng – Plug and Play

Mạch báo cháy qua điện thoại

Tại sao cần lắp thiết bị cảnh báo cháy kết nối điện thoại?

Mục 7.2 trong TCVN 7568-14:2025 về hệ thống báo cháy tự động quy định:

" 7.2 Trung tâm báo cháy phải đặt ở những nơi thường xuyên có người trực 24/24. Trong trường hợp không có người trực thường xuyên, trung tâm báo cháy phải có chức năng truyền các tín hiệu báo cháy và báo sự cố đến nơi trực cháy hay nơi có người thường trực thường xuyên và phải có biện pháp phòng ngừa người không có nhiệm vụ tiếp xúc với trung tâm báo cháy.

Nơi đặt các trung tâm báo cháy phải có điện thoại liên lạc trực tiếp với đơn vị cảnh sát phòng cháy, chữa cháy và cứu nạn, cứu hộ hay nơi nhận tin báo cháy."

Do vậy, thiết bị cảnh báo cháy FS-001 đáp ứng chức năng truyền tín hiệu báo cháy và báo sự cố tới điện thoại của người trực PCCC.

HƯỚNG DẪN LẮP ĐẶT

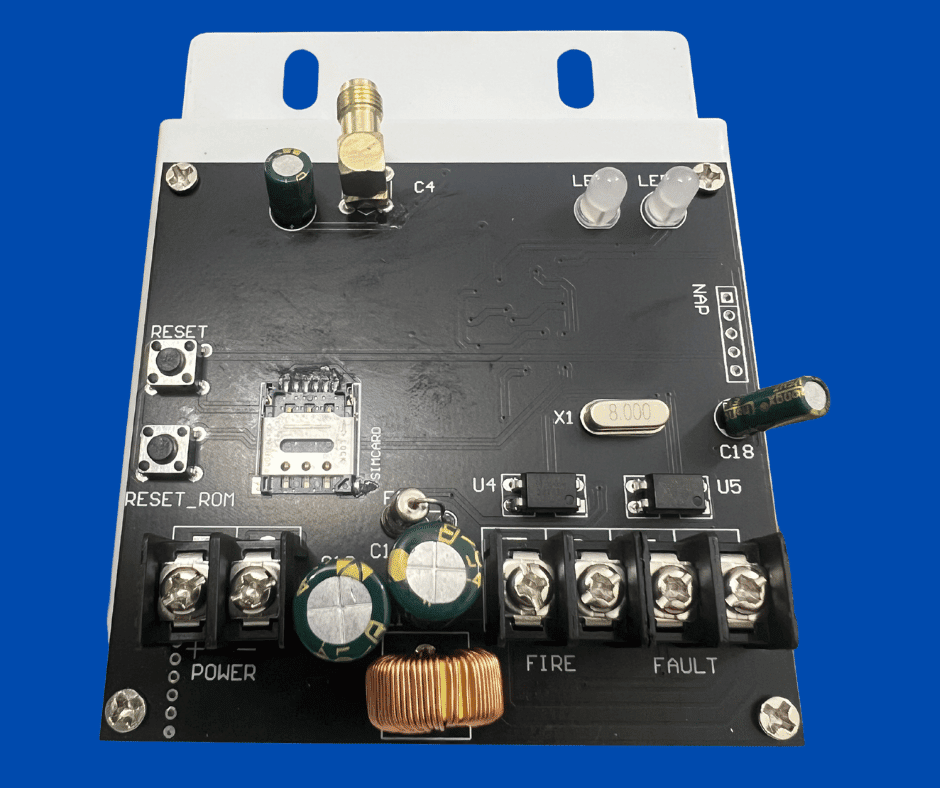

Bước 1: Kết nối bộ cảnh báo cháy sớm FS-001 với hệ thống báo cháy.

• Cắm micro sim vào bộ FS-001 qua khe
• Cấp nguồn 9V-24V cho thiết bị bằng cách nối dây vàng và dây cam với nguồn 24V trên hệ thống báo cháy hoặc bằng adapter 9V-24V (khuyến cáo nên cấp nguồn 24V/2A cho thiết bị).
• Dây đen và dây trắng được kết nối với tiếp điểm NO (normal open) báo cháy trên hệ thống.
• Dây hồng và dây xanh dương được kết nối với tiếp điểm NO (normal open) báo lỗi trên hệ thống.

Bước 2: Nhắn tin cho số điện thoại trên bộ cảnh báo cháy sớm FS-001 để xác nhận là người nhận cuộc gọi và tin nhắn khi có báo cháy. Nội dung nhắn tin: DK

• Sau khi nhắn tin, số điện thoại trên bộ cảnh báo cháy sớm sẽ nhắn tin trả lời xác nhận.
• Để cập nhật thêm số điện thoại cho thiết bị, nhắn tin 'ADD sđt' cho thiết bị.
• Để kiểm tra danh sách các số điện thoại đang được cài đặt trong thiết bị, nhắn tin 'DS' cho thiết bị, thiết bị sẽ nhắn tin trả lời danh sách các số điện thoại đang được cài đặt.
• Để xoá một số điện thoại đang được cài đặt trong thiết bị, nhắn tin 'XOA' cho thiết bị và chờ tin nhắn xác nhận từ thiết bị.
• Để xoá toàn bộ số điện thoại đã được cài đặt trong thiết bị (kể cả số chủ), nhắn tin 'HUY' cho thiết bị và chờ tin nhắn xác nhận (khuyến cáo sau khi huỷ toàn bộ số điện thoại và đã nhận được tin nhắn phản hồi, nên reset lại thiết bị bằng cách rút nguồn).

Thiết bị cảnh báo cháy nhanh qua điện thoại
